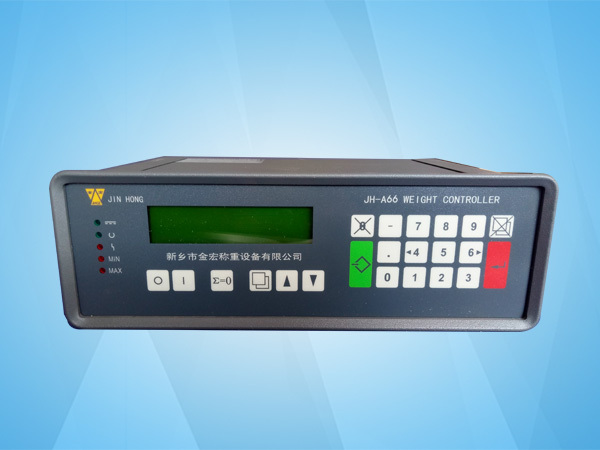

JH-A66配料秤控制器

产品简介

   JH-A66型配料秤控制器集给料机皮带秤为一体，铝合金箱体外壳，密封性好，耐粉尘。双CPU结构，以*********工作速度实现了高速度数据采集处理，电磁兼容性好,抗辐射干扰能力强。仪表端口布局、开口尺寸向下兼容，方便进行仪表替换、升级。

适用范围

应用秤体：

1、电子皮带秤      2、定量给料机

3、螺旋秤          4、固体流量计

主要参数

技术指标：

供电电源：220VAC@20%，<0.3A

显    示：160*32点阵LCD显示

             20*2 VFD显示

按    键：22个柔性轻触薄膜键盘，按键面积大，手感舒适。

环境温度：－20℃～+55℃

环境湿度：10%～95% 不冷凝

系统精度：优于0.05％

称重信号：一路称重模块：供电：9.98V@100mA，输入范围：0-28.5mV

速度信号：一路测速模块：由DI6（编码器）或DI7（霍尔阻尼）输入

输入接口：

五路可编程开关量输入：无源，24V，5mA

一路模拟设定输入：0/4～20mA

输出接口：

二路4-20mA模拟量输出：0-500欧

八路开关量（继电器）输出：8A@220VAC

一路脉冲计数输出：24V/0.1A , Max：10Hz , 脉宽：0-1000ms

通讯接口：

    ›一路为RS-485标准通讯接口

一路为RS-232标准通讯接口

标准Modbus协议

尺寸：

外形尺寸宽×高×深=288mm×96mm×205mm

盘装开口尺寸宽×高=282mm×89mm
